Aşağıdaki metni okuyunuz ve soruları cevaplayınız.

Üreteçler artık hayatımızın her yerindedir. Günlük hayatta kullandığımız birçok aydınlatma aracı ve elektronik alette doğru akım üreteçleri kullanılmaktadır. Bu aletlerin her birinde değişik değere sahip potansiyel farkı olan doğru akım üreteçleri kullanılır. Bazı aletleri çalıştırılmak için birden fazla üreteç bir araya getirilerek kullanılabilir. îki kalem pille çalışan basit bir el fenerinde pillerden biri ters çevrilip takıldığında fenerin çalışmadığı görülür. Birden çok özdeş pil kullanılarak çalıştırılan bir oyuncak arabanın daha uzun süre kullanılması sağlanabilir. Yine birden çok pil takılarak maden ocaklarında kullanılan ışıldakların daha güçlü ışık vermesi sağlanabilir.

1. Metne göre üreteçler kaç farklı şekilde bağlanabilir? Açıklayınız.

• Cevap: Paralel bağlama, seri bağlama.

2. Sizce üreteçler farklı şekillerde bağlanamasaydı doğru akımla çalışan cihazlar için gerekli potansiyel farkı elde etmekte ne gibi zorluklar yaşanırdı?

• Cevap: Her cihaz için fabrikaların özel pil üretmesi gerekirdi. Bu da hem maliyeti arttırır hem de pilleri bulmayı zorlaştırırdı.

3. Oyuncak arabalardaki piller nasıl bağlanmıştır?

• Cevap: Oyuncak arabalardaki piller paralel bağlanmıştır.

4. Işıldaklardaki piller nasıl bağlanmıştır?

• Cevap: Işıldaklardaki piller seri bağlanmıştır.

5. Pillerin bir araya getirilerek bağlanmasının amacı nedir?

• Cevap: İhtiyaç duyulan potansiyel farkın elde edilmesi için piller farklı şekillerde bağlanır.

Yandaki görselde verilen pilleri inceleyerek soruları cevaplayınız.

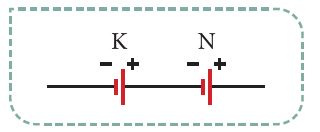

1. 12 voltluk potansiyel farkı ile çalışan bir el feneri için görseldeki pillerden hangi ikisini nasıl bağlarsınız? Çizerek gösteriniz.

• Cevap: K ve N seri bağlanmalıdır.

V = V_K + V_N = 3 + 9 = 12 V

2. En küçük potansiyel farkı elde etmek için görseldeki pillerden hangi ikisini nasıl bağlarsınız? Çizerek gösteriniz.

• Cevap: K ve L ya da M ve L pilleri ters bağlanmalıdır.

V = V_L – V_K = 4,5 – 3 = 1,5 V → V = V_M – V_L = 6 – 4,5 = 1,5 V

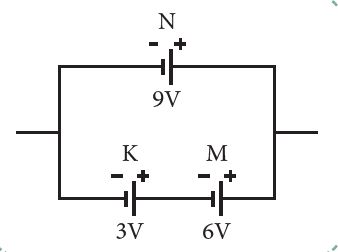

3. 9 voltluk potansiyel farkla çalışan müzik çaların en uzun süre çalışması için görseldeki hangi pilleri nasıl bağlarsınız? Çizerek gösteriniz.

• Cevap:
