10. Sınıf Fizik Beceri Temelli Etkinlik

10. Sınıf Fizik Beceri Temelli Etkinlik Kitabı Cevapları Sayfa 17

10. Sınıf Fizik Beceri Temelli Etkinlik Kitabı Sayfa 17 Cevapları Meb Yayınları‘na ulaşabilmek ve dersinizi kolayca yapabilmek için aşağıdaki yayınımızı mutlaka inceleyiniz.

10. Sınıf Fizik Beceri Temelli Etkinlik Kitabı Cevapları Sayfa 17

Aşağıdaki metni okuyarak soruları cevaplayınız.

İç direnci ihmâl edilen V potansiyel farklı üreteç ve R direnciyle kurulan şekildeki elektrik devresinden i şiddetinde elektrik akımı geçmektedir. Üreteç t süre sonra tükenmekte ve elektrik akımı kesilmektedir. Devrenin direnci küçültüldüğünde ise akım şiddeti artmakta fakat üreteç daha kısa sürede tükenmektedir.

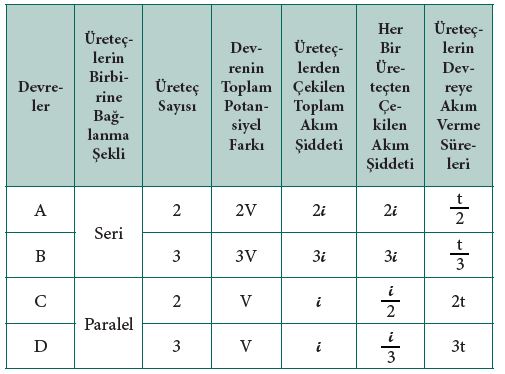

1. Şekilde verilen elektrik devresine devredekine özdeş üreteçler bağlanarak A, B, C ve D devreleri oluşturulmuştur. Bu devrelerde kullanılan üreteçlerin aynı yönde akım verecek biçimde birbirine bağlanma şekilleri ve sayıları tabloda verilmiştir. Buna göre tablodaki boş yerleri doldurunuz.

  • Cevap:

2. Bir elektrik devresinde üreteçlerin birbirine seri bağlanma gerekçesi ne olabilir? Tablodaki bilgilerden yararlanarak cevaplayınız.

  • Cevap: Elektrik devrelerinde birbirine seri olarak bağlanan üreteç sayısı arttırıldığında devrenin toplam potansiyel farkı ve üreteçlerden çekilen toplam akım şiddeti artmaktadır. Buna göre bir devredeki akım şiddeti arttırılmak istenirse üreteçler devrede birbirine seri olarak bağlanmalıdır.

3. Bir elektrik devresinde üreteçlerin birbirine paralel bağlanma gerekçesi ne olabilir? Tablodaki bilgilerden yararlanarak cevaplayınız.

  • Cevap: Elektrik devrelerinde birbirine paralel olarak bağlanan üreteç sayısı arttırıldığında devrenin toplam potansiyel farkı ve üreteçlerden çekilen toplam akım şiddeti değişmez. Fakat birbirine paralel olarak bağlı üreteç sayısı arttıkça her bir üreteçten çekilen akım azalmaktadır. Bir elektrik devresinde üretecin tükenme süresi üreteçten çekilen akım şiddeti ile ters orantılıdır. Buna göre bir devredeki üreteçlerin akım verme süresi arttırılmak istenirse üreteçler devrede birbirine paralel olarak bağlanmalıdır.

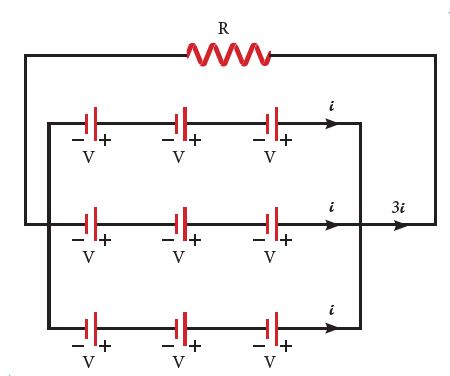

4. Metindeki şekilde verilen elektrik devresinde R direncinden geçen akım şiddetinin 3 katına çıkarılması, üreteçlerin akım verme sürelerinin ise aynı kalması istenmektedir. İç direnci ihmal edilen ve potansiyel farkı V olan en az sayıda üreteç kullanılarak oluşturulacak devreyi çiziniz.

  • Cevap: Devredeki akım şiddetini 3 katına çıkarmak için 3 üreteç seri olarak bağlanmalıdır. Üreteçlerin akım verme süresinin aynı kalması için 3 tane seri bağlı üreteçten oluşan sistemden 3 tanesi birbirine paralel olarak bağlanmalıdır. Buna göre devre aşağıdaki gibi çizilebilir.
