10. Sınıf Fizik Beceri Temelli Etkinlik Kitabı Cevapları Sayfa 31

Çubuk mıknatısın etrafındaki demir tozlarının görünümü ve mıknatıs etrafındaki manyetik alan çizgilerinin yer aldığı şekilleri inceleyerek metni okuyunuz ve soruları cevaplandırınız.

Şekil Ideki gibi çubuk mıknatıs üzerine yerleştirilen cam levhaya demir tozları döküldüğünde demir tozlarının mıknatısın uçları arasında eğriler oluşturarak sıralandığı ve uç kısımlarda bu eğrilerin daha sık meydana geldiği görülmektedir. Bu dizilişten yararlanarak mıknatısın manyetik alanını temsil eden manyetik alan çizgileri modeli oluşturulmuştur (Şekil II). Gerçekte var olmayan bu çizgiler, mıknatısın etrafında oluşturduğu manyetik alan özelliklerini açıklamak için kullanılır. Manyetik alan B sembolü ile ifade edilir ve yönlü olduğu için vektörel bir büyüklüktür. Manyetik alan vektörü her zaman manyetik alan çizgilerine teğettir. Mıknatısın uç kısımlarına kutup adı verilir ve her mıknatısın N ve S olmak üzere iki kutbu vardır.

1. Demir tozlarının mıknatısın uç kısımlarında sık, orta kısımlarında ise seyrek olmasının nedeni ne olabilir? Açıklayınız.

• Cevap: Demir tozlarının mıknatısın uç kısımlarında sık, orta kısımlarında ise seyrek olmasının sebebi mıknatısın etrafındaki manyetik etkisinin uçlarında yani kutuplarında güçlü, orta kısımlarında zayıf olmasıdır.

2. Manyetik alan çizgileri modelini incelediğinizde çizgilerin kesintisiz devam etmesinin anlamı ne olabilir? Yorumlayınız.

• Cevap: Manyetik alan çizgilerin kesintisiz devam etmesinin anlamı çizgilerin her zaman kapalı eğriler şeklinde olması ve birbirlerini kesmemesidir.

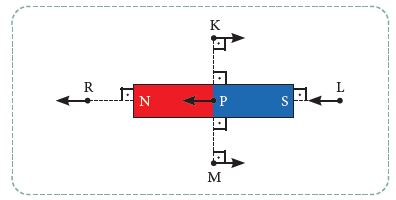

3. Aşağıdaki şekilde verilen mıknatısın K, L, M, P ve R noktalarındaki manyetik alan vektörlerini çizerek mıknatısın iç ve dış bölgelerinde oluşan manyetik alanların yönünü karşılaştırınız.

• Cevap: Manyetik alan, mıknatısın dış bölgesinde N kutbundan S kutbuna doğru oluşurken iç bölgesinde S kutbundan N doğru oluşur.
