10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 221

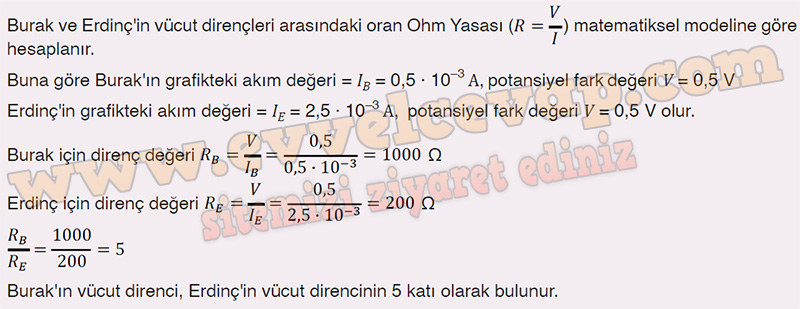

Soru: 2) Bir EKG (elektrokardiyogram) cihazı, kalbin elektriksel aktivitelerini ölçerken vücuttaki elektrik sinyallerini de algılar. Bu sinyallerin gücü, vücudun direnci ve kalbin ürettiği potansiyel fark ile ilişkilidir. Ohm Yasası’na göre bu ilişki şu matematiksel model ile ifade edilir: Bir EKG cihazı, kalbin elektriksel etkinliğini 0,5 V olarak ölçmektedir. Burak ve Erdinç’in EKG ölçüm sonuçlarına göre V-I grafiği şekildeki gibidir. Buna göre Burak ve Erdinç’in terli vücut dirençleri sırasıyla Rb ve RE ise RB/RE oram kaçtır? Hesaplayınız.

• Cevap:

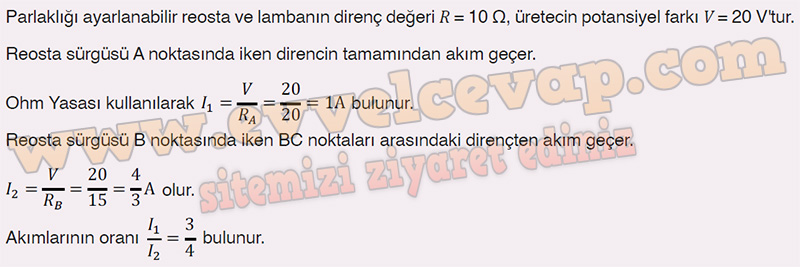

Soru: 3) Dimmer bir devredeki lambanın parlaklığını ayarlayabilen kontrol mekanizmasıdır. Dimmerin devre şemasının bir bölümü şekildeki gibidir. Devrede kullanılan reostanın direnç değeri 10 Q ve üretecin değeri 20 V’tur. Reostanın A-C noktaları arası eşit bir şekilde bölünmüştür. Reosta sürgüsü A noktasındayken ampermetrenin gösterdiği elektrik akımı B noktasındayken I2 olduğuna göre I1/I2 oranı kaçtır?

• Cevap:
