10. Sınıf Fizik Ders Kitabı Cevapları Meb Yayınları Sayfa 262

Soru: 4) Bir grup öğrenci dirençlerin bağlanması ile ilgili deney yapmaya karar verir. Öğrenciler laboratuvar ortamında V= 15 V değerindeki üreteç ile = 3 Q, = 6 Q ve 6 Q değerindeki dirençleri verilen Şekil a, b, c ve d devrelerindeki gibi paralel, seri ve birleşik olmak üzere değişik türlerde bağlayarak devreden geçen akım değişimlerini incelemek isterler. Devrelerdeki akımlar sırasıyla Iv I2, /3 ve /4’tür. Buna göre;

Soru: a) Seri, paralel ve birleşik bağlanma türlerini tanımlayarak a,b,c ve ç devrelerinin bağlanma türlerini belirleyiniz.

• Cevap:

✅Seri Bağlanma: Dirençler birbirine ardışık şekilde ve uç uca bağlanır. Sırasıyla 1 numaralı devre seri bağlanmıştır. Eşdeğer direnç = 150
✅Paralel Bağlanma: Dirençlerin aynı taraftaki uçları birbirine bağlanır. Sırasıyla 2 numaralı devre paralel bağlanmıştır. Eşdeğer direnç = 1,50
✅Birleşik Bağlanma: Seri ve paralel bağlı dirençler aynı devrede bulunur. Sırasıyla 3 ve 4 numaralı devreler birleşik bağlanmıştır. Eşdeğer direnç = 80 ve eşdeğer direnç = 60 olarak hesaplanır.

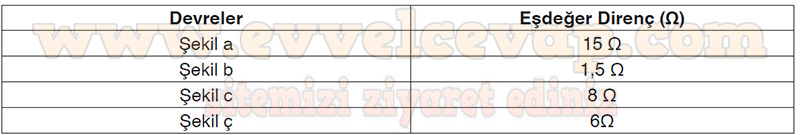

Soru: b) Her bir bağlanma türünün devrede oluşturduğu eşdeğer dirençleri hesaplayarak verilen tabloya yazınız.

• Cevap:

Soru: c) Elde ettiğiniz verilere göre eşdeğer dirence ilişkin aşağıda verilen çıkarımlardan hangisi yanlıştır?

A) Devrenin elektrik akımını artırmak için dirençler paralel bağlanır.
B) Dirençler seri bağlandığında devrenin eşdeğer direnci en büyük değeri alır.
C) Dirençler paralel bağlandığında devrenin eşdeğer direnci en küçük değeri alır.
D) Seri bağlı devrede eş değer direnç devredeki en büyük dirençten daha küçük bir değere sahip olur.
E) Bir devrenin eşdeğer direnci ne kadar küçükse aynı potansiyel fark altında devreden geçen toplam akım o kadar büyük olur.

• Cevap: D

Soru: ç) Elektrikli ütülerdeki dirençler genellikle seri olarak bağlanır ancak bazı modern ütülerde birleşik bağlanma ile daha hızlı ısınma ve enerji verimliliği sağlanabilir. Bu tasarım, ütünün daha verimli çalışmasını ve kullanıcılara daha iyi bir deneyim sunmasını sağlar. Buna göre bir ütüde şekil c ve şekil ç’teki devreler sırasıyla kullanıldığında hangisinin ütüdeki verimi artırdığını yorumlayınız.

• Cevap: Eşdeğer direnci daha düşük olan devre, daha hızlı ısınma ve potansiyel olarak daha iyi enerji verimliliği sağlayacaktır. Eğer özellikle ütünün daha hızlı ısınması istenirse, eşdeğer direnci daha düşük olan tasarım tercih edilir. Bu durumda, şekil ç ile yapılan tasarım daha verimli olacaktır.
